Kapazitive Tasten und Tastaturen
Die Funktionsweise eines kapazitiven Tasters basiert auf einer einfachen Berührung oder Annäherung ohne jegliche mechanische Bewegung des Bauteils. Dadurch können kapazitive Taster sowohl hinter harten Materialien wie z.B. Glas oder auch hinter Folien eingesetzt werden. Durch die Änderung des kapazitiven Feldes über dem Taster gibt eine Auswertelektronik den Schaltimpuls weiter. Kapazitive Tasten basieren entweder auf flexiblen oder starren Leiterplatten. Bedingt durch den Aufbau können die einzelnen Tastenfelder je nach Wunsch beleuchtet werden.

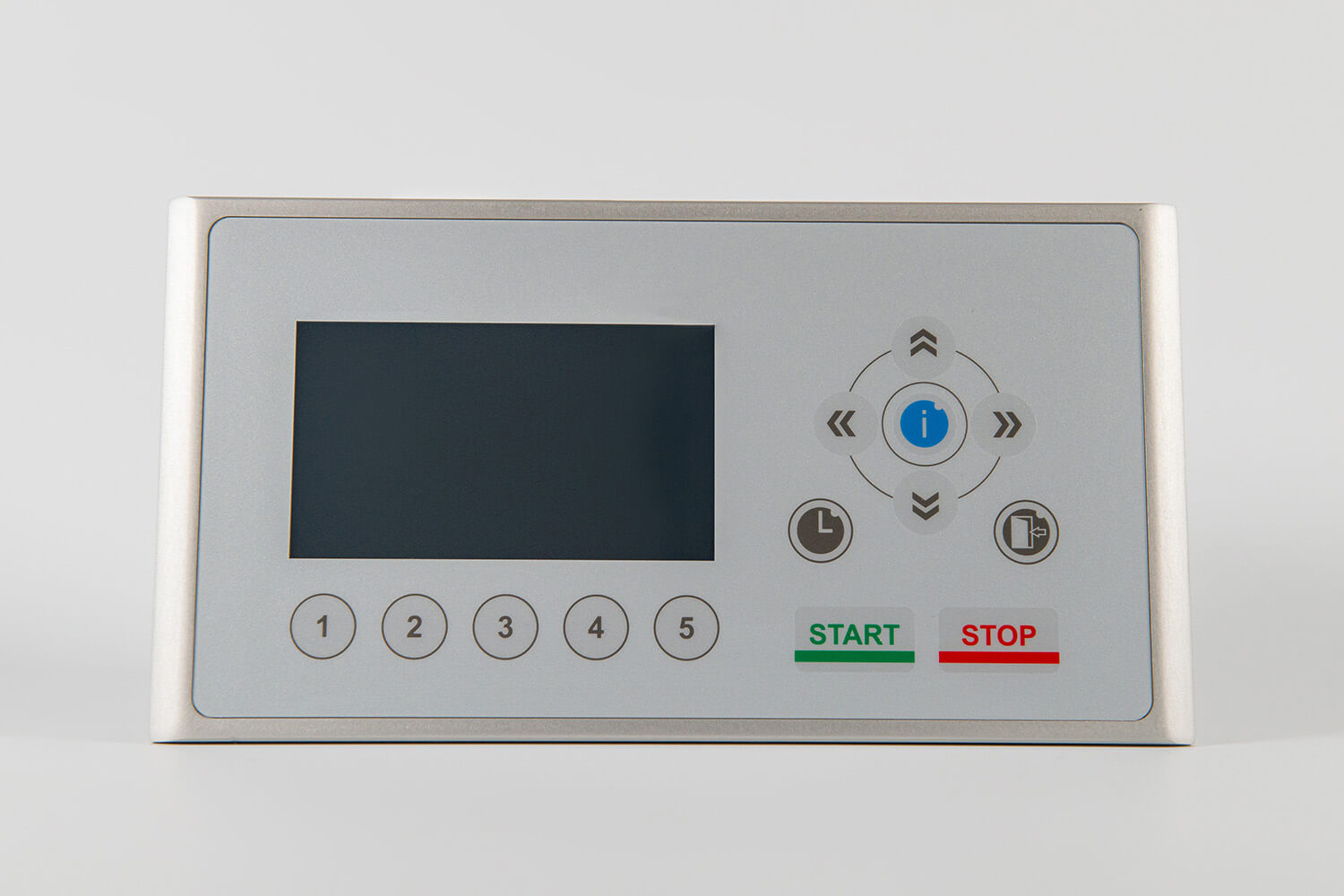

Kapazitive Leiterplattentastatur hinter Folie
Durch die Verwendung eines kapazitiven Tastenfeldes mit mehreren Tasten wird auf jegliche mechanische Verformung von Folien und Schnappscheiben verzichtet. Auf der Tastaturleiterplatte befinden sich auf der Vorderseite die kapazitiven Tastenfelder, auf der Rückseite der Leiterplatte sind die Auswertelektronik sowie die Status-LED‘s bestückt.
Kapazitive Leiterplattentastatur hinter Glas
Um die Bedienungsschritte zu erleichtern, werden die wesentlichen Tasten außerhalb des kapazitiven Touchdisplays gelegt. Auch diese Tastenfelder werden durch rückseitige LED‘s, welche auf der Leiterplatte bestückt sind, beleuchtet. Die Leiterplatte wird auf ein separates „Ausleucht“-Gehäuse montiert. Hierbei ist es nicht notwendig, die auf der Leiterplatte integrierte Ansteuerungselektronik zu ändern, sondern es können die zuvor eingesetzten mechanischen Tasten auf eine kapazitive Bedienung angepasst werden.
Folienschaltung mit kapazitiven Tastenfeldern
Bei besonders geringen Einbautiefen lassen sich kapazitive Tastenfelder auch in Folienschaltungen realisieren. Die Auswertelektronik für das kapazitive Tastenfeld wird auf der im Gehäuse bereits vorhandenen Leiterplatte integriert.
Kapazitiver Einzeltaster mit Klebefläche
Dieser Taster kann universell eingesetzt werden, da er mehrere Funktionen in sich vereint. Durch selbstklebende Frontseite ist er auf jeder nicht leitenden Oberfläche frei platzierbar. Die Tastenfläche ist in jeder Farbe beleuchtbar. Auf der rückseitigen Leiterplatte ist die Auswertelektronik integriert und setzt die kapazitiven Schaltsignale in ausgabefähige Signale um.
