Folientastaturen mit Beleuchtung
Folientastaturen lassen sich mit Leuchtdioden punktuell oder flächig beleuchten. Häufig wird die punktuelle Beleuchtungsart verwendet, um den Betriebszustand einer Maschine oder eines Gerätes anzuzeigen. Die als Status-LED bezeichnete Leuchtdiode wird auf eine Schaltfolie bestückt und anschließend mit einer lichtdurchlässig bedruckten Folie überdeckt. Die Folge der verwendeten SMD-Technik ist, dass diese Tastaturen sehr flach sind und daher ein äußerst angenehmes und funktionales Design ermöglichen. Auf separate Anzeige-LED’s kann somit meistens verzichtet und Kosten minimiert werden.
Alternativ dazu besteht die Möglichkeit, ganze Tasten und Symbole flächig auszuleuchten. Unsere Kunden nutzen dies häufig als optisches Designelement, um den gesamten Bedienfeldern oder Geräten eine hochwertige und moderne Optik zu verliehen oder um eine bedienfreundliche Nutzung zu ermöglichen.
Zur Realisierung gibt es verschiedene Möglichkeiten, die Beleuchtung in die Bedienfelder zu integrieren. In Abhängigkeit der zur Verfügung stehenden Bauhöhe oder des Beleuchtungskonzepts können wir auf unterschiedliche Ausleuchttechniken zurückgreifen. Dafür setzen wir unterschiedliche LED's oder Elektrolumineszenz-Folien ein.
Punktuelle Ausleuchtung mit Status-led‘s
Um die ausgewählte Funktion optisch zu kennzeichnen, ist es üblich, den Status mittels einer LED anzuzeigen. Hierzu können verschiedenfarbige LED‘s ausgewählt werden und durch die besonders flache Bauweise ist eine Integration in den Standardaufbau der Folienschaltung möglich.
Punktuelle Ausleuchtung mit Verschwindeeffekt
Um im unbeleuchteten Zustand ein homogenes Erscheinungsbild zu erreichen, ist es möglich, die Folientastatur im Bereich der Status-LED‘s mit einem Verschwindeeffekt zu bedrucken. Der Effekt tritt dadurch erst bei eingeschalteter Beleuchtung in den Vordergrund.
Punktuelle Ausleuchtung in geprägter Folientastatur
Bei besonders flachen Folientastaturen besteht die Möglichkeit zur besseren Integration der LED diese unter eine Prägung zu setzen. Dies hat den zusätzlichen Effekt, dass die Beleuchtung einen größeren Abstrahlwinkel hat.

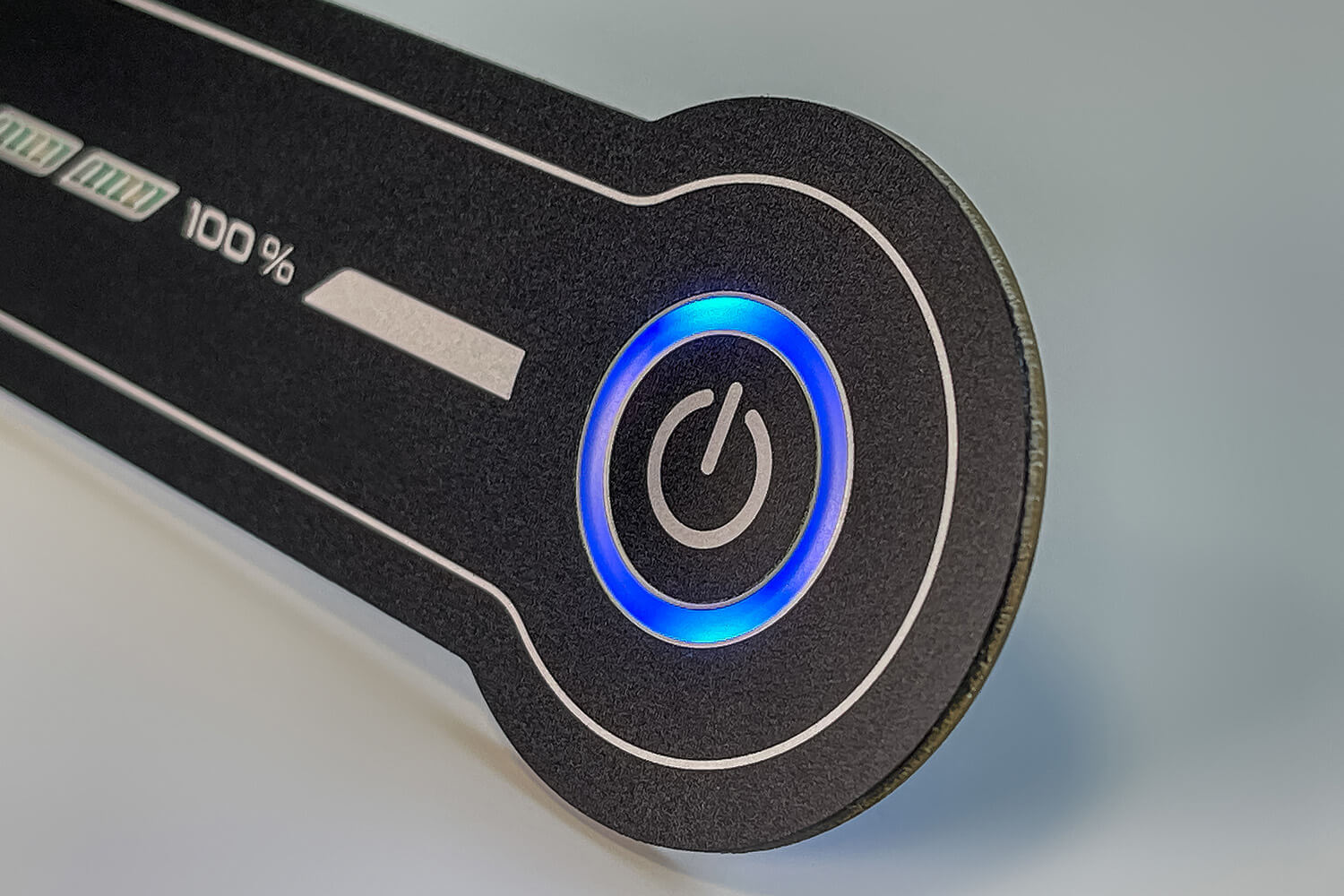

Mehrfarbig Ausgeleuchteter on/off-taster
Bei dieser Folientastatur wird mittels einer Bargraph-Anzeige die Spannungslage des Akkus abgebildet. Die einzelne Funktionstaste im Vordergrund zeigt mit einem mehrfarbigen Leuchtkranz den Status des Jetboards an. Der Einsatz dieser Tastatur ist sowohl im Süß- als auch im Salzwasser möglich.
Kreisförmige Flächige Tastenausleuchtung
Die klassische Beleuchtung zum Hervorheben von einzelnen Tasten stellt die Ringbeleuchtung dar. Bei dieser Ausleuchtungsvariante ist eine homogene kreisförmige Ausleuchtung von Symbol- und Tastenrand erwünscht. Bei einer inaktiven Beleuchtung ist der Leuchtring durch einen Verschwindeeffekt verborgen.
Dünne und Gleichzeitig Flächige Ausleuchtung
Die Elektrolumineszenzfolien sind schon seit Jahrzehnten der Problemlöser für schwierige Aufbauanforderungen. Durch das Anlegen einer Spannung an die im Siebdruck gedruckten Elektrolumineszenz-Farben können ganze Tasten und Symbole auch großflächig beleuchtet werden.
Mit diesem Herstellungsverfahren kann eine Leuchtebene mit einer Stärke von 130 μm in den Aufbau integriert werden.
Beleuchtete Folientastatur in Aluminium eingelassen
In diese Frontplatte wird von vorne die Beleuchtungsebene inklusive Folie und Funktionsebene eingebracht. Diese Beleuchtung wird nach einem standardisierten ML-Baukastensystem mit einer Bauhöhe von 2,4 mm aufgebaut. Bei diesem System sind wir in der Lage, sowohl Tasten als auch Leuchtfelder oder einzelne Status LED‘s zu integrieren und separat anzusteuern.
